FJG020

Ud

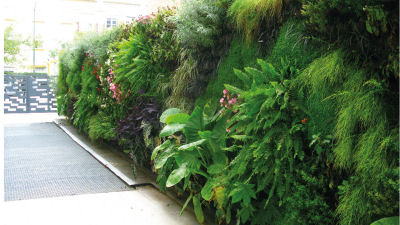

Riego y evacuación de ajardinamiento vertical con cultivo semihidropónico en geoproductos, sistema "TERAPIA URBANA".

428,85€

Riego y evacuación de ajardinamiento vertical con cultivo semihidropónico en geoproductos, para exterior, sistema Fytotextile "TERAPIA URBANA", con una superficie de hasta 5 m², de 1 sector de riego; compuesto de los siguientes elementos: instalación de riego: tubería de abastecimiento y distribución realizada con tubo de polietileno PE 40 de color negro con bandas azules, de 20 mm de diámetro exterior y 2,8 mm de espesor, PN=10 atm; tubería de riego por goteo realizada con tubo de polietileno, color marrón, de 12 mm de diámetro exterior, con goteros autocompensables y autolimpiables integrados, situados cada 13 cm; válvula limitadora de presión de latón, de 1/2" DN 15 mm de diámetro, presión máxima de entrada de 15 bar; 3 válvulas de asiento de latón, de 1/2" de diámetro, con maneta y embellecedor de acero inoxidable; filtro de cartucho con anillas, rosca de 1", presión máxima de trabajo 8 bar; electroválvula para riego, cuerpo de PVC y polipropileno, conexiones roscadas, de 1" de diámetro, alimentación del solenoide a 24 Vca, con posibilidad de apertura manual y regulador de caudal; instalación de evacuación de aguas: tubería de evacuación realizada con tubo de PVC conexionado a la red de saneamiento.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt37tpa030ac

m

Tubo de polietileno PE 40 de color negro con bandas azules, de 20 mm de diámetro exterior y 2,8 mm de espesor, PN=10 atm, según UNE-EN 12201-2, con el precio incrementado el 10% en concepto de accesorios y piezas especiales.

2,500

1,19

2,98

mt48tpg020pac

m

Tubo de polietileno, color marrón, de 12 mm de diámetro exterior, con goteros autocompensables y autolimpiables integrados, situados cada 13 cm, suministrado en rollos, con el precio incrementado el 10% en concepto de accesorios y piezas especiales.

3,000

1,35

4,05

mt37svl010a

Ud

Válvula limitadora de presión de latón, de 1/2" DN 15 mm de diámetro, presión máxima de entrada de 15 bar y presión de salida regulable entre 0,5 y 4 bar, temperatura máxima de 70°C, con racores.

1,000

23,19

23,19

mt37eqt011a

Ud

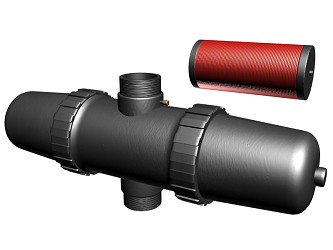

Filtro de cartucho con anillas formado por cabeza, vaso y cartucho, rosca de 1", presión máxima de trabajo 8 bar.

1,000

6,70

6,70

mt37sva020a

Ud

Válvula de asiento de latón, de 1/2" de diámetro, con maneta y embellecedor de acero inoxidable.

3,000

8,83

26,49

mt48ele010a

Ud

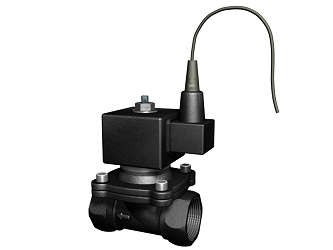

Electroválvula para riego, cuerpo de PVC y polipropileno, conexiones roscadas, de 1" de diámetro, alimentación del solenoide a 24 Vca, con posibilidad de apertura manual y regulador de caudal.

2,000

27,78

55,56

mt42www041

Ud

Manómetro con baño de glicerina y diámetro de esfera de 100 mm, con toma vertical, para montaje roscado de 1/4", escala de presión de 0 a 10 bar.

1,000

11,00

11,00

mt37alb100a

Ud

Contador de agua fría de lectura directa, de chorro simple, caudal nominal 1,5 m³/h, diámetro 1/2", temperatura máxima 30°C, presión máxima 16 bar, apto para aguas muy duras, con tapa, racores de conexión y precinto.

1,000

33,69

33,69

mt37www010

Ud

Material auxiliar para instalaciones de fontanería.

7,000

1,40

9,80

mt36tit010cb

m

Tubo de PVC, serie B, de 50 mm de diámetro y 3 mm de espesor, según UNE-EN 1329-1, con el precio incrementado el 5% en concepto de accesorios y piezas especiales.

2,500

4,36

10,90

mt11var020

Ud

Material auxiliar para saneamiento.

1,000

0,75

0,75

Subtotal materiales:

185,11

2

Mano de obra

mo008

h

Oficial 1ª fontanero.

6,815

18,13

123,56

mo107

h

Ayudante fontanero.

6,815

16,40

111,77

Subtotal mano de obra:

235,33

3

Costes directos complementarios

%

Costes directos complementarios

2,000

420,44

8,41

Costes directos (1+2+3):

428,85

UNIDAD DE OBRA FJG020: RIEGO Y EVACUACIÓN DE AJARDINAMIENTO VERTICAL CON CULTIVO SEMIHIDROPÓNICO EN GEOPRODUCTOS, SISTEMA "TERAPIA URBANA".

CARACTERÍSTICAS TÉCNICAS

Instalación de riego y evacuación de ajardinamiento vertical con cultivo semihidropónico en geoproductos, para exterior, sistema Fytotextile "TERAPIA URBANA", con una superficie de hasta 5 m², de 1 sector de riego; compuesto de los siguientes elementos: INSTALACIÓN DE RIEGO: tubería de abastecimiento y distribución realizada con tubo de polietileno PE 40 de color negro con bandas azules, de 20 mm de diámetro exterior y 2,8 mm de espesor, PN=10 atm; tubería de riego por goteo realizada con tubo de polietileno, color marrón, de 12 mm de diámetro exterior, con goteros autocompensables y autolimpiables integrados, situados cada 13 cm; válvula limitadora de presión de latón, de 1/2" DN 15 mm de diámetro, presión máxima de entrada de 15 bar y presión de salida regulable entre 0,5 y 4 bar; 3 válvulas de asiento de latón, de 1/2" de diámetro, con maneta y embellecedor de acero inoxidable; filtro de cartucho con anillas formado por cabeza, vaso y cartucho, rosca de 1", presión máxima de trabajo 8 bar; electroválvula para riego, cuerpo de PVC y polipropileno, conexiones roscadas, de 1" de diámetro, alimentación del solenoide a 24 Vca, con posibilidad de apertura manual y regulador de caudal; INSTALACIÓN DE EVACUACIÓN DE AGUAS: tubería de evacuación realizada con tubo de PVC, serie B, de 50 mm de diámetro y 3 mm de espesor. El precio no incluye la comprobación y el mantenimiento de las instalaciones, las bombas, el sistema centralizado de control ni el canalón para recogida de aguas.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 02 03

Plástico.

0,163

0,272

15 01 01

Envases de papel y cartón.

0,432

0,576

17 02 03

Plástico.

0,003

0,005

17 02 01

Madera.

1,609

1,463

Envases:

2,044

2,044

Total residuos:

2,207

2,315
