Jardín Vertical Modular Fytotextile® de Terapia Urbana
(Riego circuito cerrado – control avanzado)
m² de suministro e instalación de sistema de Jardín Vertical Fytotextile® formado por: módulos
Fytotextile® para cultivo semi-hidropónico, con comportamiento
RF B-s2-d0
, (según ensayo
experimental por Applus, conforme a UNE-EN 13501-1:2007 +A1:2010), peso máximo saturado y
plantado de
25,2 kg/m²
; y compuesto por tres capas de material sintético y flexible con espesor
total de 20 mm.
La capa posterior
FYT-RCF
impermeabilizante, capa interior
FYT-DRA
con alto
potencial matricial y 2-4 l de retención hídrica en vertical, capa exterior
FYT-AIR
con resistencia al
paso del aire de 4 a 30 Pa, para óptima evapotranspiración del sistema radicular, incluso lengüeta
superior registrable para mantenimiento del sistema de riego. Resistencia máxima a tracción de
530 Kg/m² y a desgarro de 7 Kg/bolsillo según ensayo en la US.Fijación mediante perfil
FYT-VOL
y tornillería autorroscante con junta estanca sobre subestructura de perfil tubular de acero
galvanizado 50.50.1,5 mm, atornillada a muroportante (con resistencia >50 kg/m2) y cámara de
aire de 50 mm.
Espesor total del sistema sin planta
70 mm.
Suministro y colocación in situ de planta natural en maceta
Ø11-13 cm
, con densidad máxima de
plantación de
49 uds/m²
según diseño paisajístico realizado/supervisado por Terapia Urbana en
coordinación con la DF, según criterio botánico y adaptación climática, incluso prescripción del
sistema de iluminación para interior.
Sistema de riego a solución perdida conectado a punto AFS existente, formado por tuberías de
PE con Ø según cálculo, 7ud/m de goteros autocompensantes y antidrenantes , en líneas de riego
dispuestas cada metro y agrupadas en sectores, para óptimo consumo hídrico, incluso canal de
recogida de chapa de acero galvanizado situado en la base, con filtro y conectada a depósitos de
acumulación de agua, ubicados en local técnico (sup > 4,5 m2 ), incluso depósito previo de
decantación, bombas y dispositivos para eliminación de patógenos en el agua; ingeniería auxiliar
compuesta por electroválvulas por sectores, filtro y llaves de corte según proyecto ; manómetro,
caudalímetro con lectura de pulsos, sistema de fertirriego mediante bomba dosificadora y depósito;
programador de riego avanzado
con acceso remoto de 1-8 estaciones y sondas para control de
parámetros críticos para el correcto funcionamiento del jardín vertical, lectura de caudal y sistema
de alertas de funcionamiento para corte de suministro, conectado a toma de corriente existente;
Incluido mantenimiento posterior de la instalación durante periodo acordado (6 ó 12 meses),
contemplando la reposición parcial de plantas susceptibles de sustitución por estrés tras plantado.
Totalmente instalada y funcionando.
EPÍGRAFE PARA PROYECTO: UNIDAD DE JARDÍN VERTICAL
(RIEGO CIRCUITO CERRADO - CONTROL AVANZADO)

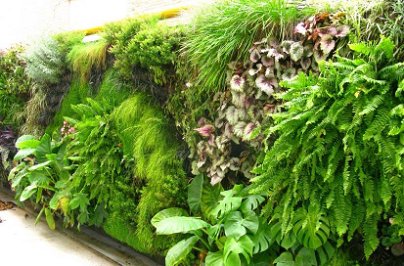

Jardín Vertical en Hospital Quirón. Sevilla
